TYP 4034 - ohrev vody a podobných kvapalín

TYP 4034 - ohrev vody a podobných kvapalín
typové číslo objednacie - materiál plášťa meď
bez krytu s krytem V W L
403490010 403491010 Δ 3x400 7500 500
403490020 403491020 Δ 3x400 9000 500
403490050 403491050 Δ 3x400 12000 700
403490070 403491070 Δ 3x400 15000 800
typové číslo objednacie - materiál plášťa nerezová ocel
bez krytu s krytem V W L
403492010 403493010 Δ 3x400 7500 500
403492020 403493020 Δ 3x400 9000 500
403492050 403493050 Δ 3x400 12000 700
403492070 403493070 Δ 3x400 15000 800

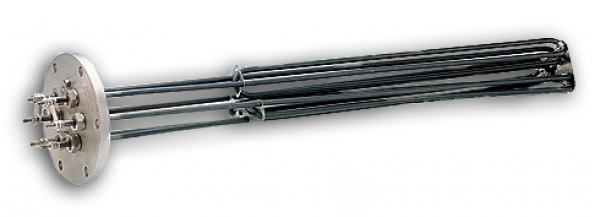

Topné těleso je složeno ze tří topných větví, zabudovaných v ocelové niklované přírubě se šesti připevňovacími otvory Ø 13 na roztečné kružnici o Ø 158 mm.
Příruba u provedení 101 - 107 a 301 - 307 je opatřena krytem s ucpávkovou vývodkou GP 21/18 dle ČSN 37 0181, což zajišťuje krytí IP 42.
Kryt je povrchově chráněn vypalovací barvou.

Toto topné těleso je určeno pro přímý ohřev vody a podobných kapalin. Topné těleso musí být v provozu neustále ponořeno v kapalině až po přírubu. Přípustný provozní tlak je 1,0 MPa.
U topných těles typu 4034 provedení 007, 107, 207 a 307 doporučujeme vzhledem k jejich délce podepření. Za tím účelem je v ose zadního plechu otvor o Ø 8,5.
V případě, že v místě použití topných těles dochází k nadměrnému nárůstu usazenin na plášti topných větví, doporučujeme za účelem zvýšení životnosti zajistit odpovídající úpravu vody.
